Zawiesia i podpory sprężyste

Kontakt

Zawiesia i podpory sprężyste HYDRA® to ruchome mocowania rur o nośności zmieniającej się liniowo. Wykazują minimalne tarcie i jedynie w niewielkim stopniu odbiegają od teoretycznego obciążenia granicznego. Opatentowana blokada bezstopniowa utrzymuje miseczki sprężyny we właściwym położeniu, gdy przyjęcie obciążenia jest prawidłowe.

Charakterystyka zależności pomiędzy obciążeniem a drogą

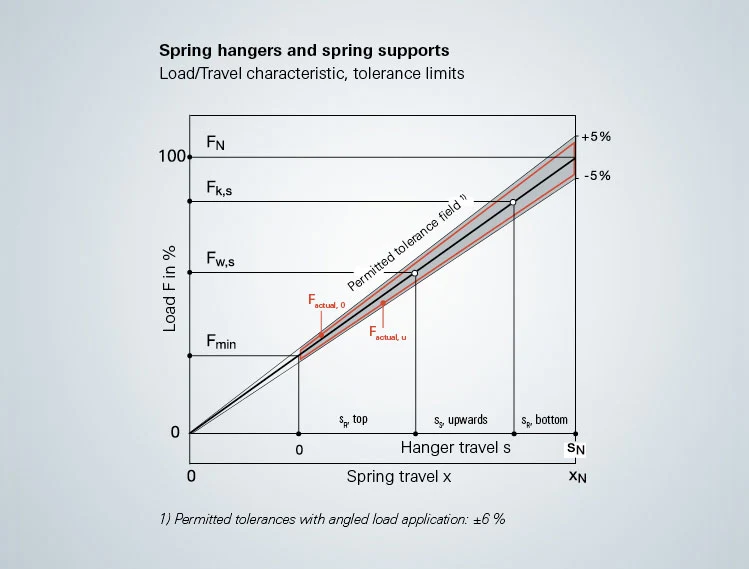

Wykres charakterystyki zależności obciążenia i drogi z zastosowaniem granic tolerancji dopuszczanych w powszechnie przyjętych zbiorach norm (np. VGB-R 510 L, KTA 3205.3). Eliminujące ryzyko wyboczenia konstrukcja i produkcja, a także specjalna obróbka termiczna gwarantują niezmienny liniowo przebieg krzywej zależności siły i drogi użytych sprężyn.

Obciążenie początkowe: Fmin.
Obciążenie znamionowe: FN
Obciążenie zadane, zimne (obciążenie zimnem): Fk, s
Obciążenie zadane, ciepłe (obciążenie ciepłem): Fw, s
Siła sprężystości: R
Ugięcie sprężyny, łącznie: xN
Droga znamionowa: sN
Droga zadana: sS
Rezerwa drogi: sR

dowiedz się więcej

Typ zawiesia sprężynowego

Zawiesie podwójne z trawersą doskonale sprawdza się do podwieszania rurociągów biegnących ...

Zawiesie sprężynowe z nakładką podwójną, do łączenia ze znajdującą się powyżej konstrukcją...

Zawiesie sprężynowe ze złączem gwintowanym, gwintowany pręt umożliwia montaż na dowolnym p...

Zawiesia sprężynowe na przechodzące cięgła, odpowiednie do osadzania na stalowych konstruk...

Typ podpory sprężystej

Podpora sprężysta z płytą nośną, osadzona na konstrukcji stalowej z podstawą.

Amortyzująca podpora przegubowa poprzez przeguby przekazuje obciążenie do konstrukcji nośn...

Pytania

Nic nie zastąpi kontaktu bezpośredniego. Chętnie poświęcimy czas na rozmowę i indywidualne udzielenie odpowiedzi na wszelkie pytania.
Prosimy o przesłanie zapytania za pośrednictwem formularza kontaktowego. Odpowiemy w najkrótszym możliwym czasie.

Kolejne kroki

Konfiguracja produktu

Szybko i wygodnie skonfiguruj produkty za pomocą naszego narzędzia FLEXPERTE.

Szczegóły:

  • dostosowywanie produktów standardowych
  • tworzenie kart charakterystyki
  • tworzenie zapytań

Do pobrania: FLEXPERTE – wersja dla klientów

FLEXPERTE: program do projektowania obejmujący cały asortyment Grupy Witzenmann z podziałem na sposób działania.

  • Węże metalowe
  • Kompensatory
  • Mieszki metalowe
  • Łożyska, podwieszenia, podpory
Oprócz wzorów obliczeniowych program zawiera także dane rysunkowe oraz kompletne rysunki CAD 3D. Natomiast wyposażenie we wtyczki PDS i PDMS umożliwia jego wszechstronne zastosowanie.
