Wszystko z jednego źródła

Grupa Witzenmann oferuje produkty specjalnie dostosowane do budowy instalacji
Kontakt

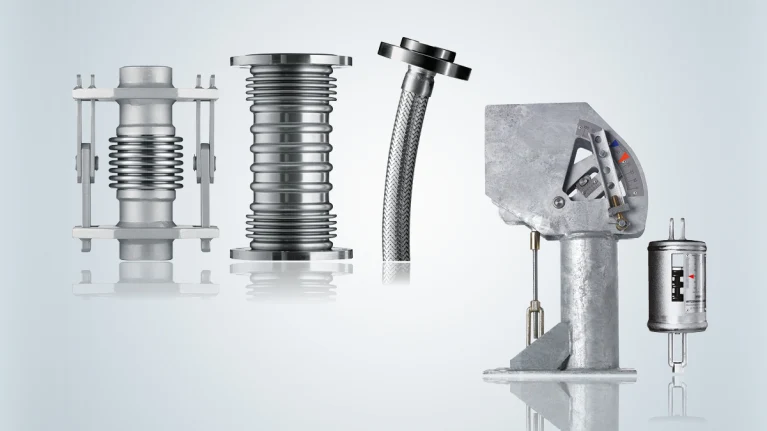

Elementy elastyczne do budowy instalacji i rurociągów

Rozwiązania stosowane przez nas w konstrukcjach kompensatorów, węży metalowych, mieszków metalowych oraz zawiesi sprężynowych i stałych idealnie sprawdzają się w każdym obszarze budowy instalacji przemysłowych.

Oferowane przez nas produkty do mocowania rurociągów są bardzo różnorodne i dostosowane do konkretnych potrzeb, a podczas ich projektowania korzystamy z dedykowanych do tego celu programów obliczeniowych Intergraph CAESAR II i Sigma Rohr2. Stworzone przez nas narzędzie projektowe FLEXPERTE dysponuje niezbędnymi wtyczkami, które umożliwiają przesłanie gotowych specyfikacji produktów w formie modeli CAD 3D bezpośrednio do programów planistycznych i projektowych.

Zastosowania w obszarze budowy instalacji/rurociągów

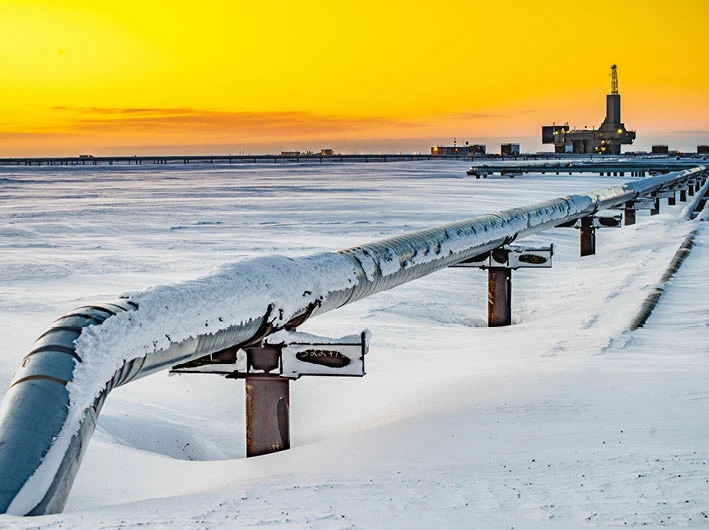

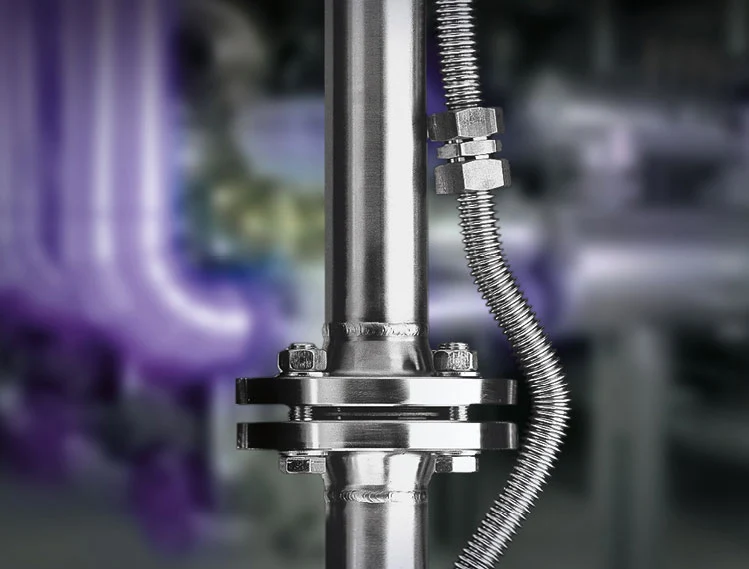

Elastyczne towarzyszące układy grzewcze

Elastyczny wąż towarzyszącego układu grzewczego pod warstwą izolacji ogrzewa rurociąg parą/gorącą wodą o temp. do 200°C. Jego mocno pofalowana powierzchnia umożliwia optymalną wymianę ciepła. Dzięki podatności na wyginanie montaż węża falistego nie stanowi żadnego problemu.

  • Efektywna wymiana ciepła
  • Oszczędność kosztów dzięki prostemu montażowi i możliwości zaginania węża
  • Eliminacja prac spawalniczych
  • Brak ryzyka złamania węża
Elastyczne ogrzewanie towarzyszące

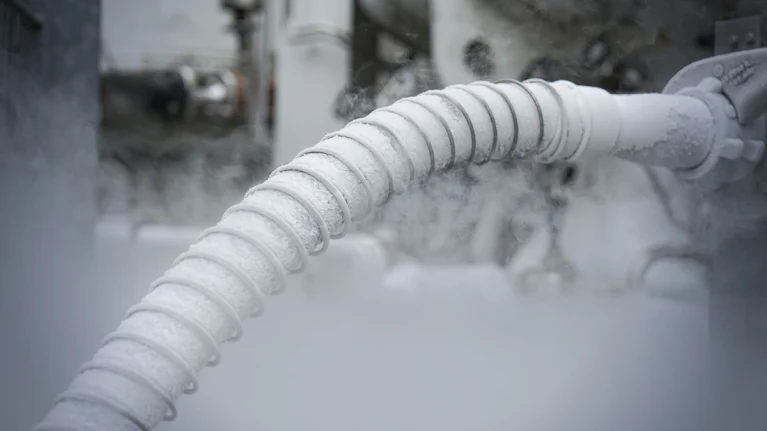

Niska temperatura

Elastyczność przy -260°C

Do zastosowań kriogenicznych i związanych z występowaniem niskich temperatur oferujemy węże metalowe o podwójnych lub pojedynczych ściankach, jak również izolowane kompensatory i mieszki niskotemperaturowe.

Możliwe obszary zastosowania to np. transport gazów płynnych, przemysł chemiczny oraz laboratoria badawcze.

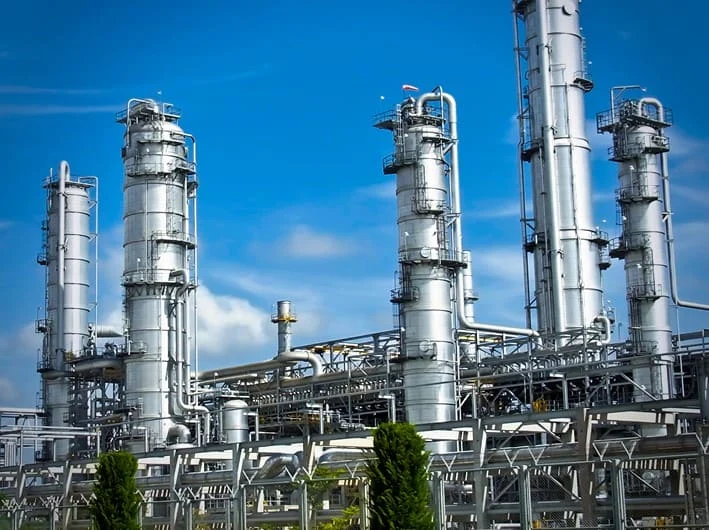

Rafineria FCC wykorzystująca technologię Catofin

Wyzwanie pod względem doboru materiałów i rozwiązań inżynieryjnych odpowiednich do zastosowania w wysokich temperaturach.

Kraking katalityczny

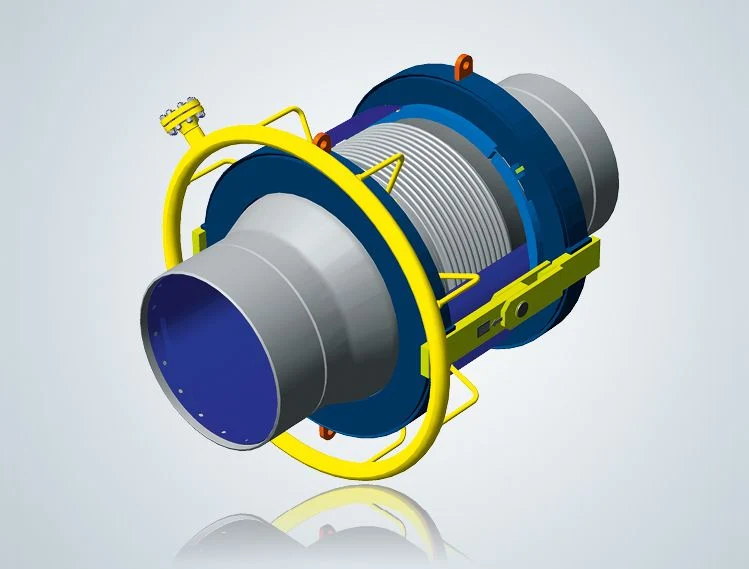

Aby zabezpieczyć kompensator przed oddziaływaniem skrajnych temperatur, jego wnętrze wykłada się warstwą ogniotrwałą (cold wall design) lub materiałami odpornymi na wysoką temperaturę, takimi jak Alloy 800H lub Alloy 625 (hot wall design). Wykładzina ogniotrwała powstaje poprzez przyspawanie struktury heksagonalnej lub kotew stalowych i wypełnienie ich betonem specjalnym i opcjonalnie również zbrojeniem metalowym. Obszar metalowego mieszka jest chroniony przed wpływem wysokich temperatur medium przez izolowane rury wewnętrzne.

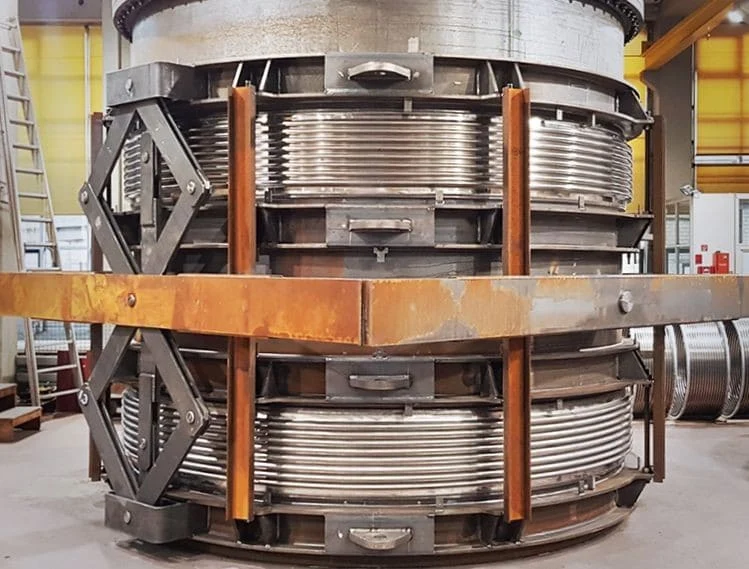

Ponieważ wypełnione betonem kompensatory uniwersalne są bardzo ciężkie, do zakotwiczenia stosuje się w tym przypadku pantografy. Zapobiegają one wypaczaniu się mieszków pod wpływem ciężaru rury pośredniej. Oprócz tego pantograf równomiernie rozkłada obciążenia na poszczególne elementy mieszka.


Catofin

Witzenmann należy do wąskiego grona przedsiębiorstw, które zostały dopuszczone do zaopatrywania instalacji wysokotemperaturowych pracujących w oparciu o technologię Catofin. Dzięki inteligentnym rozwiązaniom inżynieryjnym i uzyskanym patentom udało nam się na tym polu osiągnąć przewagę technologiczną.

  • połączenie metody hot/cold wall design z minimalnym obciążeniem spawami
  • projekty FEM
  • opatentowane rozwiązania szczegółowe
  • stała nośność

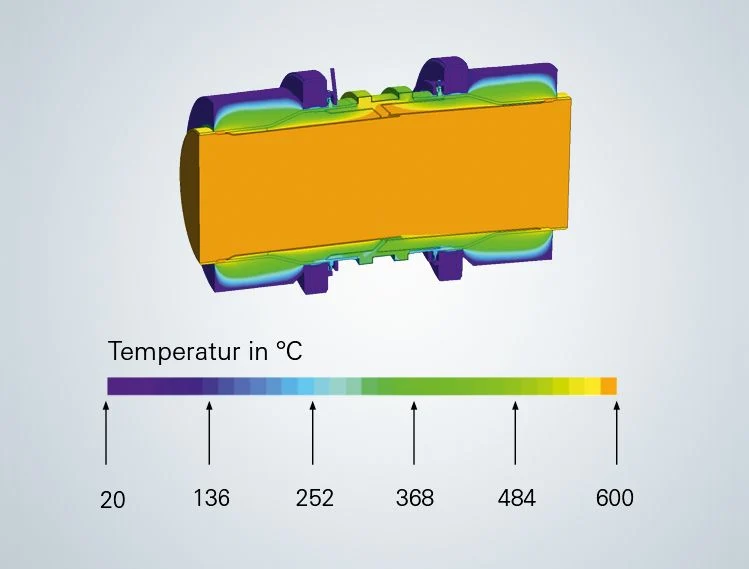

3D-CFD

Dzięki obliczeniom 3D CFD (computational fluid dynamics) ciśnienie, temperatura i prędkość przepływu mediów ruchomych są obliczane w stałych warunkach geometrycznych. Na prezentowanym przykładzie dla kompensatora z rurami prowadnikowymi, płukanymi z tyłu, aby obliczyć rozkład temperatury i przepływu wtryskiwanego propanu jako strumienia odcinającego.

850°C
temperatura mediów
DN 3600
największy wyprodukowany przez nas kompensator do FCC
27 t
masa pojedynczego kompensatora do instalacji FCC w Afryce

Kolejne kroki

Konfiguracja produktu

Szybko i wygodnie skonfiguruj produkty za pomocą naszego narzędzia FLEXPERTE.

Szczegóły:

  • dostosowywanie produktów standardowych
  • tworzenie kart charakterystyki
  • tworzenie zapytań

Do pobrania: FLEXPERTE – wersja dla klientów

FLEXPERTE: program do projektowania obejmujący cały asortyment Grupy Witzenmann z podziałem na sposób działania

  • Węże metalowe
  • Kompensatory
  • Mieszki metalowe
  • Łożyska, podwieszenia, podpory

Oprócz wzorów obliczeniowych program zawiera także dane rysunkowe oraz kompletne rysunki CAD 3D. Natomiast wyposażenie we wtyczki PDS i PDMS umożliwia jego wszechstronne zastosowanie.
